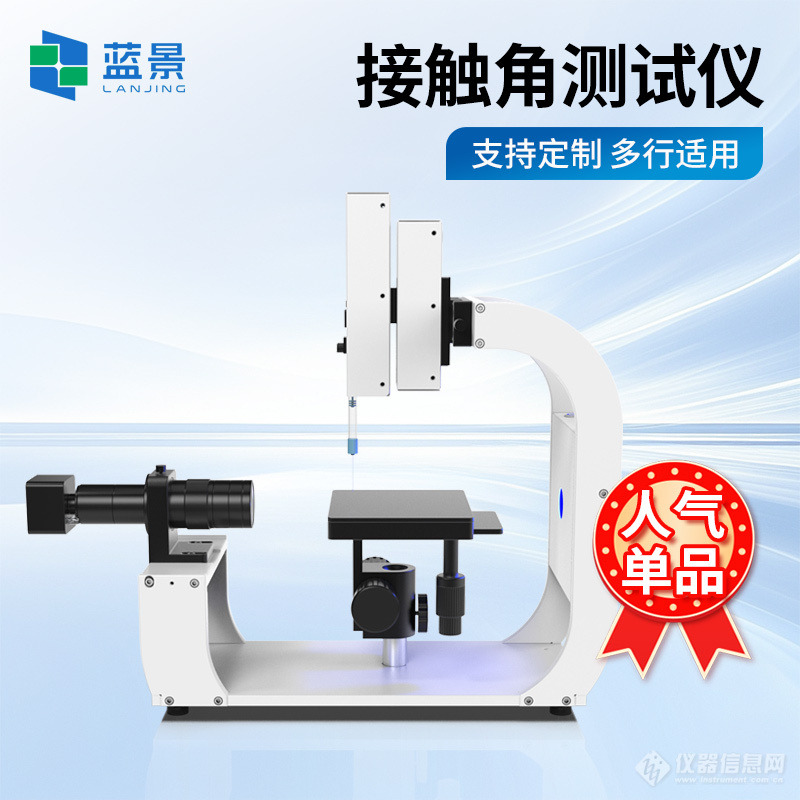

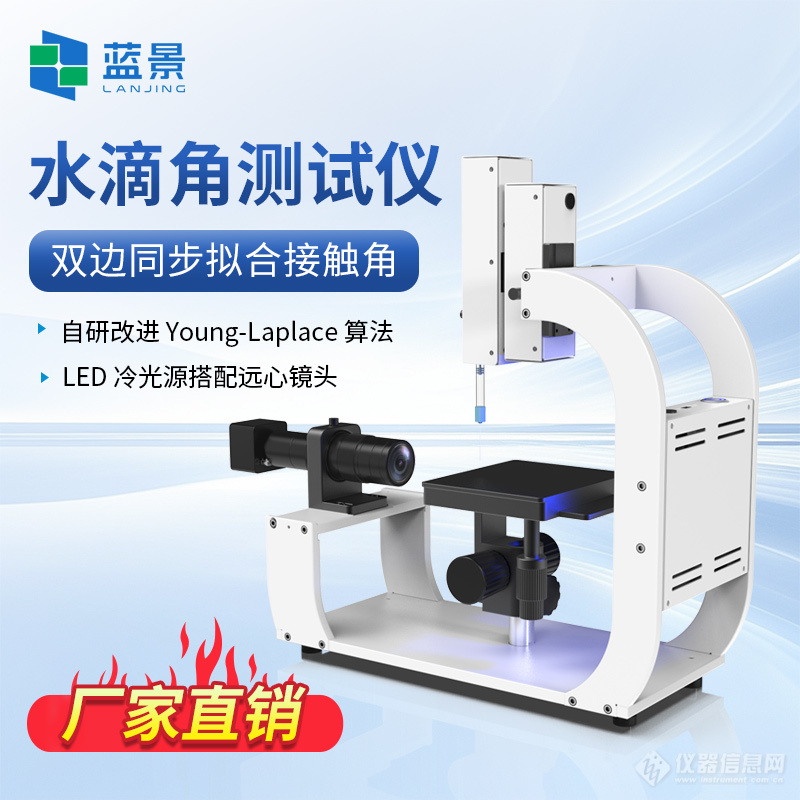

接触角测试仪、接触角测量仪、水滴角测量仪

一、产品简介

   光学接触角测量仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能，通过光学成像获取液滴的图像，利用计算机软件，通过数学模型拟合出液滴图像的轮廓并得到接触角或表面张力，并进行表面能计算和润湿性分析。

二、应用范围

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4.各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5.附着滴法测试材料浸没在液体中的接触角测试；
6.悬滴法测量各种液体表界面张力及其极性、色散分量；
7.计算固体表面自由能（Surfacefreeenergy），及其极性色散分量分析；
8.分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

三、执行标准Executive Standard（部分标准）

1.JJF 2099-2024光学接触角测量仪校准规范

2.GBT 30693-2014塑料薄膜与水接触角的测量

3.GBT 30447-2013纳米薄膜接触角测量方法

4.GBT 42694-2023纺织品 表面抗润湿性能的检测和评价 接触角和滚动角法

5.ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）

6.GB/T24368-2009(玻璃表面疏水污染物检测)；

7.SY/T5153-2007（油藏岩石润湿性测定方法）；

8.ASTMD5946-2004（塑料薄膜与水接触角度的测量）；

9.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）。

四、产品特点

1. ★全自动升降系统

采用精密传动机构，注液Z轴自动升降，定位精度达0.05 mm，适配不同厚度样品，操作便捷高效。

2. ★辅助对焦系统

配备高灵敏度辅助对焦功能，快速锁定清晰成像面，确保每次测量前对焦一致，提升操作便捷性与数据重复性。

3. ★专利算法，精准测量非轴对称液滴

自研授权改进 Young-Laplace 专利算法，可精准测量非轴对称液滴接触角，自动消除系统偏差，运算高效、测量精度优异，全自动化输出双侧接触角，适配各类材料表面性能精密检测。

4. 高精度微量注液系统

内置自动吸注泵，软件定量控制，注液精度0.01 μl，注液稳定重复性好。

5. 高清显微成像系统

采用LED冷光源、USB工业相机及连续变倍远心镜头，配合进口机芯，实现低畸变、高分辨率液滴成像。

6. 三维手动精调样品台

 采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制。

7. 全功能智能分析软件

一键自动拟合（宽高法、圆拟合法、椭圆/斜椭圆拟合法、多项式拟合法、Young-Laplace拟合法等），支持接触角、表面能、表/界面张力、前进后退角、粘附功、浸湿功、铺展系数等多种参数的计算与分析。

8. 动态视频批量分析

可录制测试全过程，软件自动批量拟合多帧图像，连续性记录接触角动态变化，支持视频连续拟合计算，适用于润湿性测试分析。

9. 双边接触角同步拟合

同时测量液滴左右两侧接触角，更全面反映实际润湿情况，避免单边数据偏差。

10. 数据存储与报告管理

内置数据库，统一存储管理接触角、表面张力、表面自由能等历史测量数据，断电不丢失；支持随时查看、加载数据进行分析对比，可追溯超10万条数据；一键生成PDF/Excel/谱图报告，支持批量导出。

11. 高强度稳定机架

设备内部采用高强度、高稳定性的铝合金框架结构，显著提升系统的机械稳定性与抗干扰能力，确保长期运行下的科研级精度。

12. 可定制扩展模块

支持多种选配件，如角度校准片（3°5°10° 20°30°40°60°90° 120°）等，研发团队可按客户需求定制特殊功能。

五、技术参数
