在线明渠流量计、河道流量自动在线监测系统、在线超声波流量计

一、产品概述

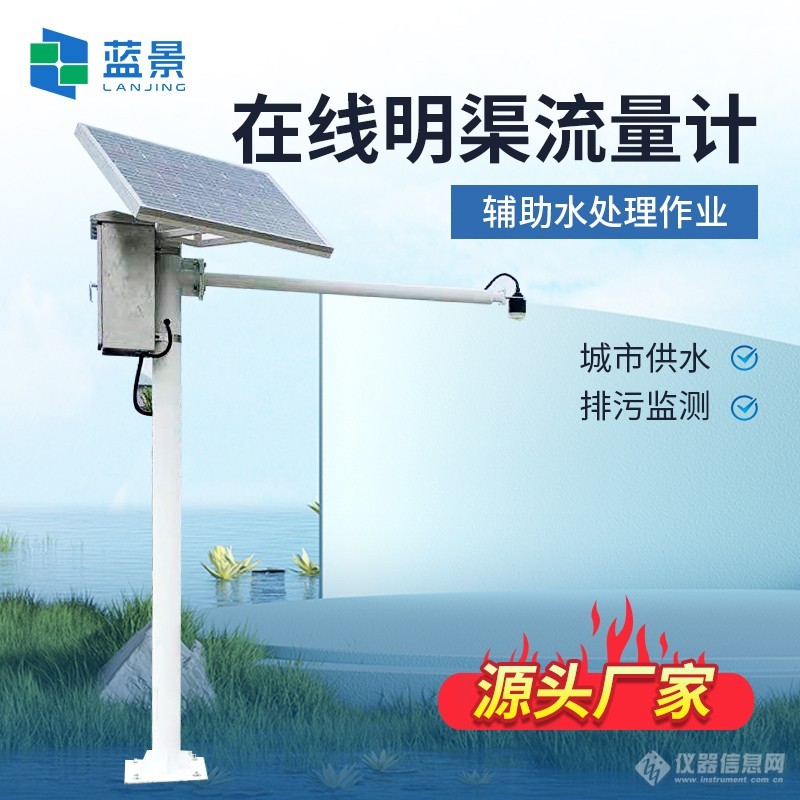

LJ-LL是一款基于全自动液位流量监测系统，可同时测量渠道内水位、流速、流量和降雨量。通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位、流量和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

（1）非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

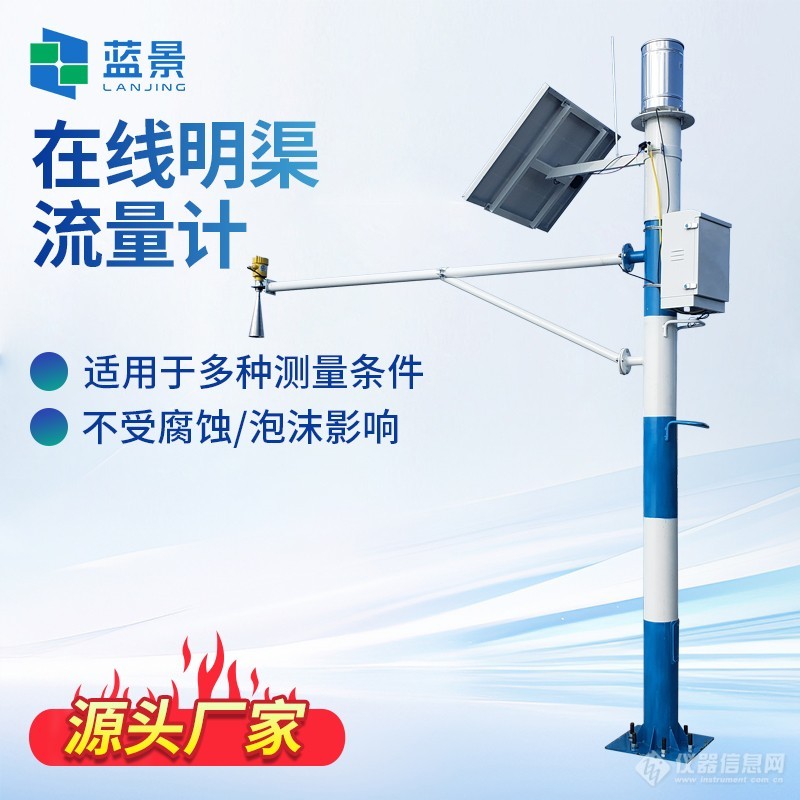

（2）适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

（3）流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

（4）方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

（5）不受大气中水蒸汽、温度和压力变化的影响

四、监测平台特点

1、可存储及查询历史数据；可保存历史数据5年以上，

2、数据采集周期可自行设置，每分钟采集一次或10分钟采集一次皆可根据需要设置

3、查询结果可转换（表格、曲线图、柱状图）；

4、同时具备数据导入导出功能（excel）；

5、同时可显示多点水位记录数据，可在全国无线传输数据

五、技术参数

太阳能支架(杆)   3米

避雷针

太阳能板    100W

仪表箱    500*400*300

蓄电池：40AH

测量杆     横臂2米，选配

明渠流量计

测程距离:0.3-30米

分辨率:0.1mm/s

启动时间:2秒

发射频率:24GHz(K波段)

通讯接口:RS-232/RS-485

供电电源:12V

工作温度:-35℃--70℃

防护等级:IP68

测量范围:0.1-25m/s

测量精度:<2%

数据更新周期:1秒

发射功率:26dBm

波特率:115200(默认)

整机功耗:1.75W

存储温度:-40℃--85℃

外壳材料:金属合成材料

量程:0-10m、0-20m、0-30m、0-50m，0-70m

介质温度:-40-100℃

防护等级:IP67

输出信号:4-20mA/RS485

精度:±3mm

频率范围:26GHz

供电电源:DC12V

整机功耗:0.7W
